Стержневая циклическая решетка RakeMax

Надежная решетка для механической очистки коммунальных и промышленных сточных вод

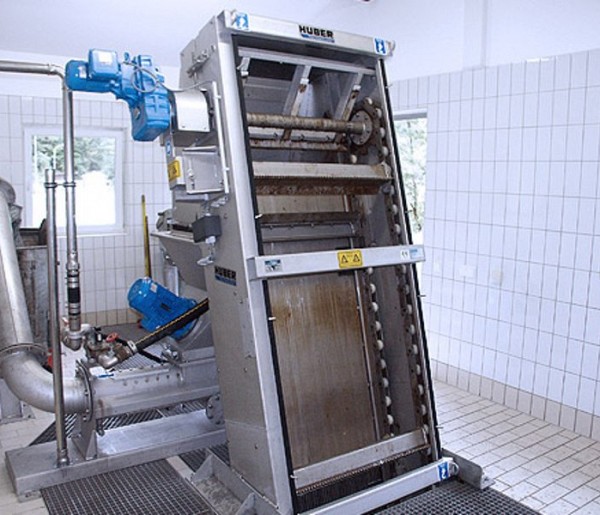

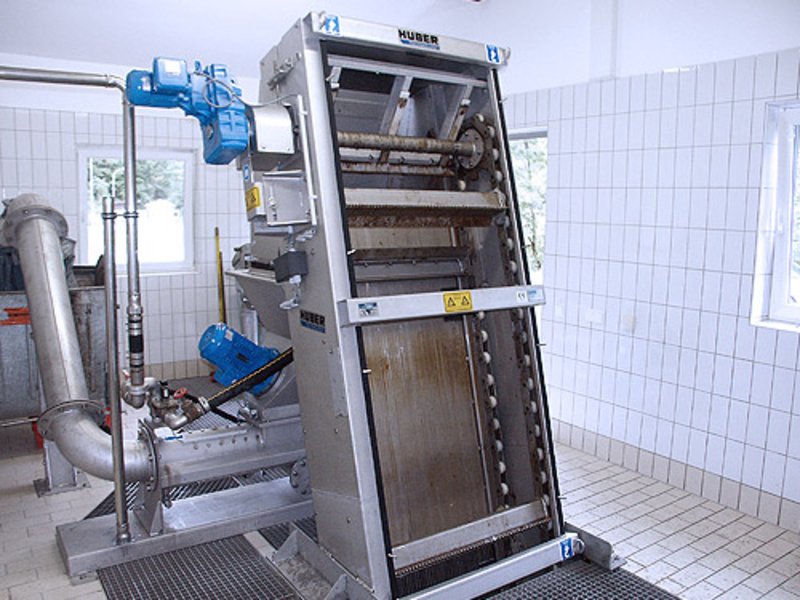

Стержневая циклическая решетка HUBER RakeMax® подходит для механической очистки как коммунальных, так и промышленных сточных вод. Прикреплённые к цепи очищающие элементы могут быть приспособлены к различным задачам транспортировки отбросов (например, в случае потоков с большой загрязненностью). Вместо традиционных гребенок могут использоваться щетки или пластиковый скребок. Благодаря особой конструкции решетки RakeMax® высота установки над верхом канала очень мала. Она определяется, даже в глубоких каналах, только необходимой высотой для последующих установок для транспортировки или промывки отбросов.

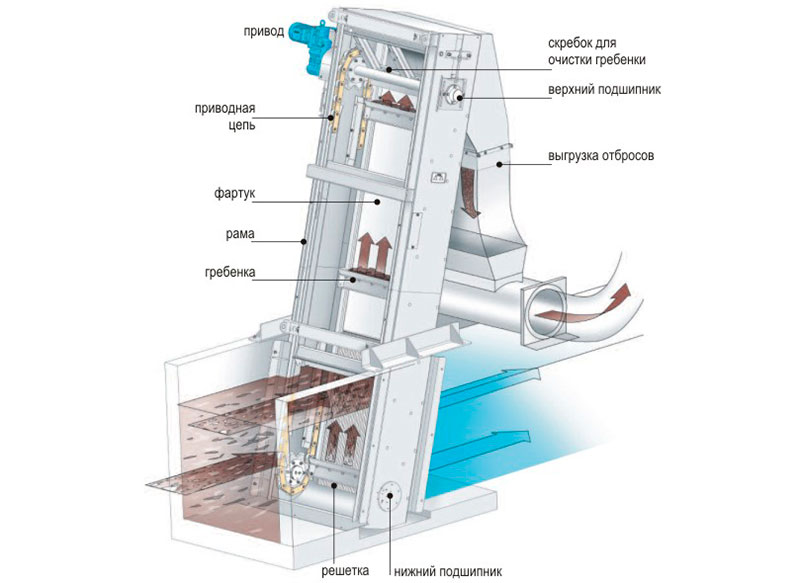

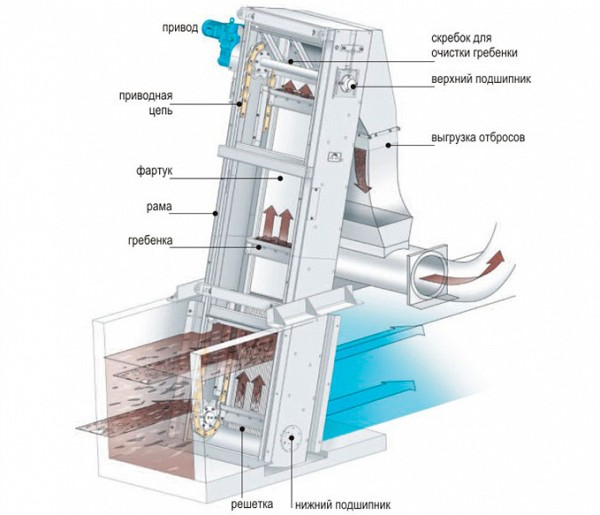

Очищающие элементы крепятся с обеих сторон к цепи, приводимой в движение через шестерни. Приводные шестерни установлены на одном валу, соединённом с приводным двигателем.
Очищающие элементы, состоящие из гребёнки и её основания, крепятся к цепи болтами и являются взаимозаменяемыми. При блокировании рабочего процесса контроль вращающего момента обеспечивает надёжную защиту устройства от повреждения. Для устранения блокировки динамическая связь с двигателем прерывается, цепь проворачивается немного назад и затем вперед.
Кроме этого дополнительная безопасность в эксплуатации обеспечивается заданной величиной погружения очищающих гребенок в полотно решетки.

Преимущества

• Очень низкие гидравлические потери одновременно при высокой эффективности удаления отбросов.
• Заданная величина погружения очищающих гребенок в полотно решетки обеспечивает безопасность в эксплуатации.
• Монтаж решетки возможен также без ступени в канале.
• Компактные размеры установки с малой высотой над верхом канала.
• Решетка заключена в легко демонтируемый кожух.
• Возможна установка в уже существующий канал, без изменения его формы.
• Решетка представляет собой самонесущую стальную конструкцию, может быть легко извлечена из канала для обслуживания. При небольшой глубине канала возможно поворотное исполнение решетки.
• Устойчивость против гравия, щебня или песка.
• Простое, легко доступное снаружи устройство для натяжения цепи.
• Все контактирующие с водой детали и узлы (кроме цепей, двигателя и системы подшипников) выполнены из пассивированной нержавающей стали. В качестве доп.опции – исполнение цепей из нержавеющей стали.
• Количество очищающих элементов может варьироваться, что обеспечивает более высокую пропускную способность за счет интенсивной очистки решетки.
• Очищающие элементы являются взаимозаменяемыми.
