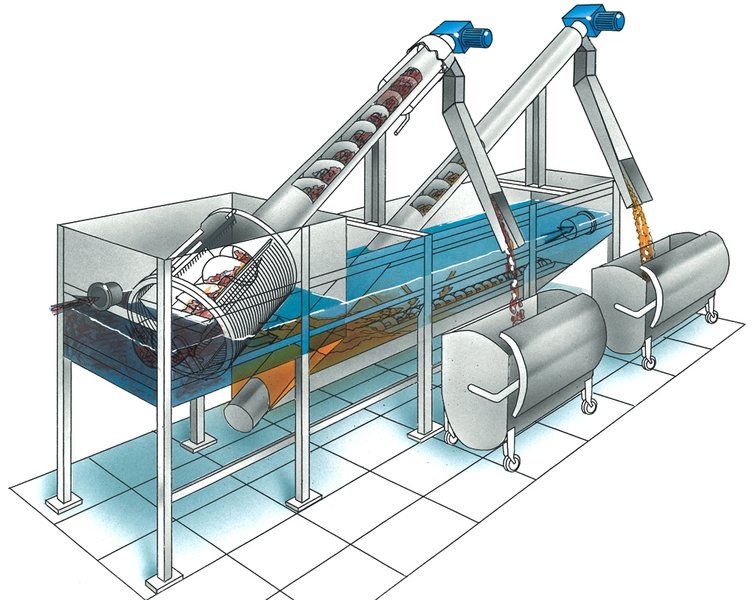

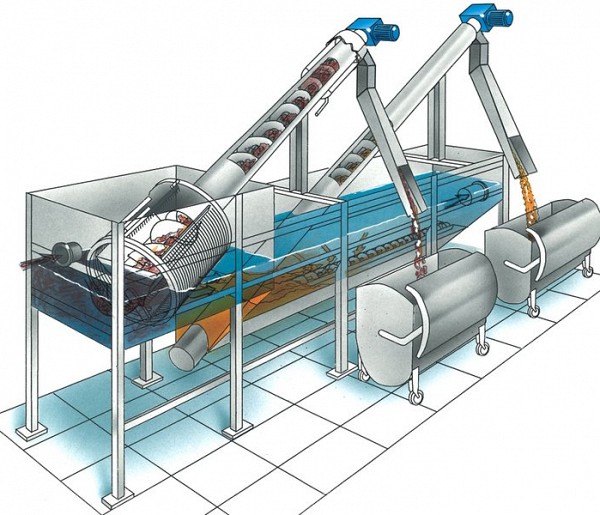

Комбинированная установка для комплексной механической очистки сточных вод с промывкой и уплотнением отбросов, продольной песколовкой, обезвоживанием и выгрузкой песка и жироловкой
В зависимости от гидравлических условий потока, количества отбросов и песка, блок механической очистки в установке HUBER Ro5, может состоять из:
1. Решетка для механической очистки.
Барабанной решетки HUBER ROTAMAT® Ro1. Ширина прозора 6 либо 10 мм.
Барабанной решетки HUBER ROTAMAT® Ro2. Ширина прозора 1 - 6 мм.
Барабанной шнековой решетки HUBER ROTAMAT® Ro9. Ширина прозора 1 - 6 мм.
Решетки с перфорированными пластинами HUBER EscaMax®. Диаметр отверстий 1 - 10 мм.
Ступенчатой решетки HUBER STEP SCREEN® SSF. Ширина прозора 3/6 мм.
Другие размеры прозоров / отверстий - по запросу.
2. Промывка и обезвоживание отбросов.
При применении барабанных решеток Ro1, Ro2, Ro9 дополнительный пресс для промывки и обезвоживания отбросов не требуется.
Интегрированная система промывки отбросов от органики IRGA (опция).
Обезвоживание отбросов осуществляется выгружающим шнеком.
Эффективность обезвоживания до 45 % сухого вещества.
3. Песколовка.
Расчет песколовки в составе комбинированной установки HUBER ROTAMAT® Ro 5 производится по международным стандартам или в соответствии с особыми требованиями заказчика. Песколовка может быть как аэрируемой, так и неаэрируемой. Выбор типа песколовки (аэрируемая/неаэрируемая) зависит от различных критериев, таких как отношение максимального и минимального расходов сточных вод, а также конструктивные особенности места установки оборудования.
4. Выгрузка и обезвоживание песка.
Осаждаемый песок транспортируется горизонтальным шнеком в переднюю часть резервуара, откуда песок удаляется с помощью наклонного выгружающего шнека. Песок статически обезвоживается (до 90% СВ) и брасывается в подставленный контейнер или выгружается в последующий пескопромыватель HUBER RoSF4/t.
5. Жироловка (опция).
Жироловка расположена сбоку, параллельно аэрируемой песколовке, и отделена от песколовки погружной стенкой с прорезями. Аэрация песколовки и возникающий циркуляционный поток способствуют сбору жира и жироподобных загрязнений на поверхности воды в камере жироловки. Плавающий слой жира собирается скребком, движущимся вдоль песколовки, и отводится в расположенный в торце установки накопительный резервуар для жира. Собранный жир с помощью насоса может подаваться либо в выгружающий шнек барабанной решетки, либо в другую систему для утилизации. Благодаря надежной конструкции скребка, жир удаляется полностью по всей длине установки, т.е. выпадение загрязнений в осадок и связанные с этим процессы гниения исключены.
Комплексная механическая очистка сточных вод в одной установке:
